RIEGL社長距離レーザープロファイル測定システムLPM-800iHA
長距離レーザープロファイル測定装置
* 雪崩の予測
* がけ崩れの観測
見積りのご依頼はこちらへ pdfパンフレットはこちらからパスワードを入手してダウンロードできます。（無料）
ご注文の際はご注文書をお送りください。ご注文方法（個人、法人、公費購入）
 |
LPM-800iHAは自動/手動での、長距離の表面プロファイル測定用に設計されています。 システムは、反射器なしでも８００ｍまでの測定が可能なレーザー距離計「ＬＤ90-3800ＨＡ」と位置決めの為のパンチルトヘッド「ＰＴＭ」で構成されています。 「ＬＤ90-3800ＨＡ」と「ＰＴＭ］は堅牢で防塵・防滴のケースに収納されており、過酷な条件での使用にも適しています。 データ収集・ビジュアル化・データ分析用に便利な「ＬＰＭＳＣＡＮ］が準備されています。 １２Ｖのバッテリーで十部に作動できます。 |
| 製品名 |
LPM800-iHA
|
| 販売価格 ※送料別途 | |
|
測定範囲
|
800ｍ 反射率＞８０％ 200m 反射率＞１０％ |
| 最短距離 | 10m |
|
測定精度 |
±15ｍｍ |
|
測定分解能 |
1ｍｍ |
|
測定レート |
毎秒 １０００点 |
|
レーザー波長 |
０.９ μｍ ( 近赤外線 ） |
|
ビームの広がり角 |
1.3mrad |
|
アイセーフティー |
クラス １ （ スキャンニング中のビーム） |
| パン範囲 （水平方向） | ± １８０度 |
| チルト範囲 （上下方向） | ±１４０度 |
| 位置精度 | 標準 ±0.009度 (標準 ±0.01gon) |
| 角度読み取り分解能 | ±0.009度 (標準 ±0.01gon) |
| スキャンニング速度 | 36度/秒 (40 gon/秒) |
| 主要寸法 (L x W x H) |
287 x 300 x 320 mm 約 15 kg IP64, 防塵・防滴構造 |
| 供給電源 | 11 - 18 V DC |
| インターフェース | RS232、19.2ｋBdまで調整可能 ＲＳ422、115.2ｋBdまで調整可能。 |
| 温度範囲 | 作動温度 -10 ℃ to +50 ℃ 保管温度 -20 ℃ to +60 ℃ |

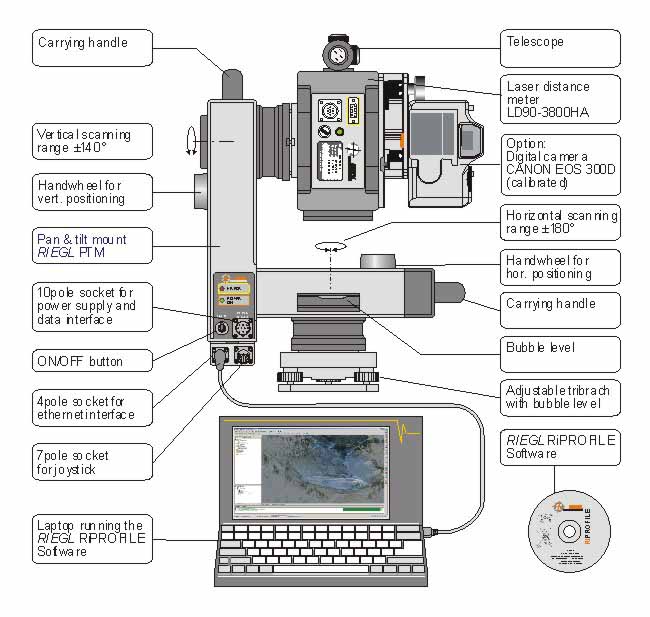

各部の名称
寸法図
基本構成
 |
「ＬPM-i800HA」は、レーザー距離計[ LD90-3800HA ]、赤色レーザービームポインター、手動・モーター駆動のパン・チルトマウントＰＴＭ，データインターフェース及び電源で構成されています。 ズーム式望遠鏡、接続ケーブル、トライブラッチ用アダプター、及び取り扱い説明書が添付されています。 「ソフトウエアーライセンス ＬＰＭ-ＳＣＡＮ」は、スキャナーシステムを設定し、データ収集、ファイリング、オンラインでのカラーコード化による３Dデータの可視化、オフライン分析用のデータロギング３D画像のストアー、基本的なデータ分析等をPCやノートブックＰＣのパラレルポート（ＥＣＰポート）を経由して行います。 （WindowsＸＰ，2000、ＮＴ4.0及び95/98用） 「ソフトウエアーライセンス ＲｉＶＩＥＷ」は、３Ｄ点群データ用のコンパクトで扱い易いユーティリティーです。３Ｄ-ＲｉＳＣＡＮで作成した「３ｄｄ」ファイルか「3ｐｆ」ファイルを使用します。 （WindowsXP,2000、98、ＮＴ4.0用） |
アクセサリー及びオプション類
「ソフトウエアーライセンス ＲｉＳＣＡＮＬＩＢ」は、ＣＯＭ技術を使用して、ユーザーアプリ
ケーションでデータ収集を行う為のソフトです。 WindowsＸＰ，2000，ＮＴ4.0及び９９５／９８用
サンプルソフトは [ Visual C++ ] 及び [ Delphi ] です。
------------------------------------------------------------------------
「イーサネットインターフェースモジュール 」
このインターフェースはＬＰＭ-i８００ＨＡのデータを、10MBit／秒でツイストペア（TP)によるローカルエリア
ネットワーク（LAN)にスムーズに組み入れます。 インターフェースモジュールはサーバーの役目を行い、
独立したTCP/IPインターフェースを経由して、ＬＰＭ－２５ＨＡの設定やデータ収集を遠隔で行うことができます。
モジュールはＬＰＭ－i８００ＨＡの内部に組み込まれており、６ｍのインターフェースケーブルが付いています。
------------------------------------------------------------------------
アクセサリー
手動設定を容易にするジョイスティック
３ｍケーブル付き
------------------------------------------------------------------------
 高安定性の三脚 |
 調整可能トライブラッチ LMS-Z210を3脚に取り付ける際に使用します。 水準器が付いて優れた安定性が得られます。 |
|
|
3脚（トライブッチ・3脚安定治具付）
|
トライブラッチ用アダプター
|
|
------------------------------------------------------------------------
堅牢型運搬用ケース。 ハンドグリップ及びキャスター付き。内部にはLPM-80HA、バッテリー，充電器及びアクセサリー類がピッタリと収納できます。
寸法： 820ｘ520ｘ290 ｍｍ
------------------------------------------------------------------------
電源供給用アダプターケーブル。 シガレットライター用プラグとバナナプラグが付いています。 0．3m長
ＰｂＧｅｌパワーパック。 12Ｖ／12Ａｈ、ヒューズ付き
------------------------------------------------------------------------
PbGelーパワーパック用自動充電器。 230V又は110V AC。 充電状態を表示。短絡保護回路付き。
------------------------------------------------------------------------
ラップトップＰＣ用テープル
------------------------------------------------------------------------
ＲＳ４２２インターフェースカード ＰＣＩ－４８５／２
デスクトップＰＣ用 ＲＳ４２２用インターフェースカード
ＰＣＭＣＩＡ－４８５
ノートブックＰＣ用
