RIEGL社3DレーザーミラースキャナーLMS-Z420i

3Dタイプ広角レーザーミラースキャナー

* 建築物や構造物の3D 画像化
* 採石場、鉱山、トンネルなどにおける地形測量
* バーチャルリアリティーのモデリング用途におけるデータ収集
* 船舶、加熱炉、タンクなどの寸法測定

Google


『LMS-Z420i』は高速3D-スキャンニング用途に開発されました。 距離測定システムは、赤外領域の短いレーザーパルスの飛行時間測定原理に基づいて設計されています。 この原理によって、実際にどの様なターゲット表面に対しても正確な距離測定が可能になっています。

作動原理
「3−DスキャナーLMS-Z420i」の距離測定電子回路部(1)はRIEGL社のレーザー距離測定器『LD90-3シリーズ』に基づいた装置ですが、高速スキャナー用として最適化(高速レーザー周波数、高速信号処理、高速データインターフェースなど)されています。
レーザービーム(2)の高速角度変化(ラインスキャン)は、複数の反射面を持った回転ポリゴン  (3)によって実現されています。 このポリゴンは高速スキャン用途では、設定可能な速度で連続的に回転し、【80度】までの角度の一定方向のスキャンニングを行います。 一方低速スキャン用途及び小さいスキャン範囲の用途では、ミラーが上下方向に揺動します。
これに対し、もう一方向のスキャン(フレームスキャン(4))はオプテイカルヘッド全体をモーターで【360度】駆動させて行います。
測定された『距離』『受光強度』及び『角度』の情報は、8ビットのパラレルで出力され、『Riegl Ri Scan Pro Software (7)』の走っているPC(6)のECPコンパチブルのLPTプリンターポート(5)に直接接続されます。

Riegl Ri Scan Pro Software (7)』 はセンサーの設定、データ収集、データの可視化、データの操作及び保存など、多くの作業を可能にします。 作動可能なプラットフォームはWINDOWS XP, 2000, NT、4.0及び 95/98です。

LMS-Z420iの一般技術データ

各3D製品比較表はこちら

3Dソフトウエアー 3D-RiSCANPRO はこちら 3Dイメージ

見積りのご依頼はこちらへ  pdfパンフレットはこちらからパスワードを入手してダウンロードできます。(無料)

ご注文の際はご注文書をお送りください。ご注文方法(個人、法人、公費購入)

製品名
LMS-Z420i
販売価格 ※送料別途

お問合せください

反射率≧80%の自然物ターゲット

1000mまで
反射率≧20%の自然物ターゲット
350mまで

最短距離

標準 2m

測定精度

標準 ±8mm

測定分解能

4mm

測定レート

11000点/秒 低速スキャン時 (ミラー揺動式)
8000点/秒 高速スキャン時 (ミラー回転式)

レーザー波長

0.9 μm ( 近赤外線 )

ビームの広がり角

0.25 mrad

アイセーフティー

クラス 1 ( スキャンニング中のビーム)
インターフェース パラメーター設定:RS232 19.2kBd
データ出力:パラレルインターフェース  ECP
ラインスキャン
スキャンニング方式 回転ポリゴンミラー/揺動ミラー
スキャンニング範囲 0度 〜 80度
角度ステップ幅  @ 25 000 Hz 0.008度
角度読み取り分解能 0.002度
スキャンニングレート 80度スキャン範囲で
1スキャン/秒 〜 20スキャン/秒 まで
フレームスキャン
スキャンニング範囲 0度 〜 360度
スキャンニング機構 光学ヘッド回転式
スキャンニングレート 0.01度/秒 〜 15度/秒
角度ステップ幅 0.01度
角度読み取り分解能 0.0025度
主要寸法
(長さ x 直径)
463 x ニ 210mm 約 14.5 kg
IP64  防塵・防滴構造
供給電源 12- 28 V DC,  約5.6 A (15VDC)
温度範囲 作動温度 -10  ℃ to +50 ℃
保管温度 -20 ℃ to +60 ℃

  1)「第1ターゲット」「最終ターゲット」及び交互測定は、選択可能です。
  2)平均的な状況での標準値。 曇り空より明るい太陽光の下では、距離が短くなります。
  3)標準偏差 + 距離依存誤差 ≦ 20ppm
  4)「0.3mrad」は100mの距離で3cmのビーム幅に相当します。
  5)スキャンレートはRS232で選択可能。
  6)「水平方向」を停止して、2Dスキャナー作動が可能です。

寸法図

標準品及びオプション

1.GPSアンテナ取り付けプレート

2.NIKONディジタルカメラ D100(アクセサリー付き)

3.高精度カメラマウント

4.ベースプレート

5.LMS−Z420の基本構成

6.ハンドグリップ (基本構成)

7.手動チルトマウント 15度ステップ・±90度

8.ノートブックPC用ホールダー

9.三脚

基本構成
「LMS-Z420i」

「ケーブル類」

「ソフトウエアーライセンス RiSCAN PRO」
多彩な機能

「ソフトウエアーライセンス RiScanLib オフラインスキャンライブラリー」

「ソフトウエアーライセンス RiPORT ドライバー」

「ソフトウエアーサポート 24ヶ月」

オプション類
「トゥルーカラーチャンネル」
各測定毎に追加の情報として、ターゲット表面の色のデータを出力します。
カラーデータはLMS-Z460のバイナリーデータストリームに含まれています。 このカラーチャンネルによって、距離測定と色画素をはっきりと対応させた3Dモデルのテキスチャーリングが、そのまま可能になります。

------------------------------------------------------------------------
「ソフトウエアーライセンス RiScanLib オンラインスキャンライブラリー」
RiScanLibのオンラインバージョンで、ソフト開発者が独自のアプリケーションソフトを作成するのをアシストします。 このライブラリーによってスキャナーを制御し、TCP/IP或いはECPポートからオンラインでスキャンデータの収集ができます。
このライブラリーはCOM技術に基づいていますので、多数のプログラミング言語で使用でき、スキャナーのコンフィグレーションやリフレクター抽出、スキャンデータのデコード用など、複数のDLLが含まれています。

------------------------------------------------------------------------

「組込み式 イーサネットインターフェース」
このインターフェースはLMS-Z360に完全に組み込まれて、そのデータを、10/100MBit/秒でツイストペア(TP)によるローカルエリアネットワーク(LAN)にスムーズに組み入れます。 インターフェースはサーバーの役目を行い、独立したTCP/IPインターフェースを経由して、LMS-Z420の設定やデータ収集を遠隔で行うことができます。

------------------------------------------------------------------------

「イーサネットインターフェースモジュール IB90-ETH」  (旧バージョン LMS−Z360用)このインターフェースはLMS-Z420のデータを、10/100MBit/秒でツイストペア(TP)によるローカルエリアネットワーク(LAN)にスムーズに組み入れます。 インターフェースモジュールはサーバーの役目を行い、独立したTCP/IPインターフェースを経由して、LMS-Z420の設定やデータ収集を遠隔で行うことができます。

堅牢型運搬用ケース。 ハンドグリップ及びキャスター付き。内部にはLMS-Z420、バッテリー,充電器及びアクセサリー類がピッタリと収納できます。

寸法: 820x520x290 mm
重量: 12.7Kg

------------------------------------------------------------------------
カメラ用運搬ケース
防滴構造。 カメラ、レンズ、カメラマウント、GPSマウント、円筒形リフレクター用スティック、ケーブル及びACアダプターを収納。
400x340x155 mm


------------------------------------------------------------------------
リチュームイオンバッテリー

14.4X、16.5Ah 2.9Kg

リチュームイオンバッテリー用自動充電器
90−260VAC、充電状態を表示。0.4Kg

注 意: 装置に組み入れられたリチユームバッテリーに関する輸送規制(Class9.UN3091、PG?U)に従い、航空機による輸送は、他の物品とは別に特別なパッケージに入れた場合にのみ可能です。
------------------------------------------------------------------------

その他のアクセサリー


PbGel-パワーパック,
12 V, 12 Ah,  ヒューズ付き 3.5Kg

PbGelーパワーパック用自動充電器。
230V又は110V AC。 充電状態を表示。短絡保護回路付き。0.5Kg

------------------------------------------------------------------------

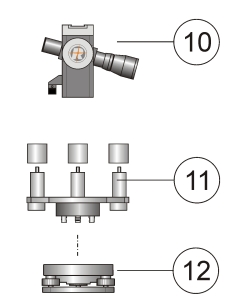

10. 望遠鏡 3x20 チルトマウント付き
(ベースプレートに取り付け)




11. 三脚取り付け用アダプター




12. トライブラッチ 水準器付き

------------------------------------------------------------------------

13. 衝撃緩衝マウント SPM-Z360

    ステンレススティール製マウンティングプレート
    及び最適な衝撃吸収用ラバーエレメント
------------------------------------------------------------------------


電源供給用アダプターケーブル。
シガレットライター用プラグとバナナプラグが付いています。 1m長
------------------------------------------------------------------------

円筒形リフレクター

長さ 50mmx φ50mm
穴径 20mm
