RIEGL社2DレーザーミラースキャナーLMS-Q240

* 航空レーザースキャンニング
* 車両用障害物検出及び衝突防止
* 自動運転車両の位置センサー
* 物体表面のプロファイリング

	検索用語を入力 検索フォームを送信
	Web www.sunagaimpulse.com

	Riegl社の新製品パルスレーザースキャナー「LMS-Q240」は、従来の超音波式や光学式のセンサーと比較して、あらゆるターゲット表面までの距離測定をより正確に、且つ高速に行う事ができます。　 短い赤外線レーザーパルスの飛行時間測定原理に基づいたレーザースキャナー「LMS-Q240」は、高速で正確な距離測定が要求される、無人操舵車両の位置測定や目標物表面のプロファイル測定の様な高速用途に最適です。　 操作が簡単で、堅牢な構造の「LMS-Q240」は、目標物表面を高速でスキャンし、高速でデータ 処理を行い、イーサネットでデータを送り出します。　レーザービームのスキャンニングは、連続回転するポリゴンミラーで行います。　±４０度（±３０度）の範囲を一定速度で一方向の連続スキャンニングが行われます。　スキャンレートは毎秒６０（８０）スキャンまでが調整でき、角度読み取り分解能は【0.005｡】です。　標準的な距離測定精度は【±2ｃｍ】です。 有効測定レートは【10000Hz】です。

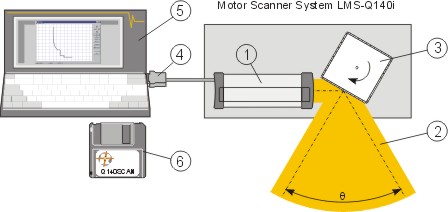

距離測定ユニット（１）は、Riegl社のレーザー距離測定器「LD90-3」を基礎にして設計されていますが、高速スキャンニング（高いレーザー繰り返し周波数、高速信号処理　及び高速データインターフェース）の要求を満たせる様に最適化されています。 レーザービーム（２）のスキャンニングは、回転ポリゴンミラー（３）で行います。　調整可能な速度で連続回転するポリゴンミラーによって、【60｡】或は【80｡】の角度範囲を一定方向にスキャンニングできます。 得られた「距離」「信号強度」「角度」及び「時間」の情報は、イーサーネットで出力され、PC(5)やラップトップのECP仕様のLPTプリンターポート（４）に直接接続されます。　「LMS-Q240」は同期の目的でGPSのクロックパルスを受け入れる事も可能です。 PCにはソフトウエアー「Q240SCAN（６）」をインストールします。　このプログラムはWindowsXP、NT4.0、2000、及び９５／９８で作動し、データの収集及びリアルタイム表示を行います。　表示された歪みのない画像を拡大したり、移動させたり、クリップボードにコピーする事ができます。　データの後処理の為には、スキャナーのデータをデイスクに保存する事が可能です。

LMS-Q240の仕様

見積りのご依頼はこちらへ　　pdfパンフレットはこちらからパスワードを入手してダウンロードできます。（無料）

ご注文の際はご注文書をお送りください。ご注文方法（個人、法人、公費購入）

寸法図
