Leuze社RS-4レーザースキャナー（エリアスキャン）は190°のエリアを角度分解能0.36°で25scan/secという高速でスキャンニングします。動作範囲で検出された物体の位置座標を精密に検出できます。保護領域（4つの異なった領域）の設定は付属のソフトウエアーより行うことが出来ます。
応用例：人員の安全確保（自動機や自走車両など）、ボリュームスキャン、セキュリティなど
|
製品名 |
RS-4 |
||
|
販売価格 |
￥580,000- |
||
|
波長
|
905nm
|
||
|
レーザークラス
|
クラス1(DIN EN60825-1)
|
||
|
ビーム広がり
|
2mrad
|
||
|
計測回数
|
25scans/secまたは40ms/scan
|
||
|
スキャンエリア
|
190°
|
||
|
測定距離 |
パーソナル保護領域 |
物体保護領域
|
距離レンジ
|
|
スキャンニング距離 |
0~4m |
0~
15ｍ
|
0~
50ｍ
|
|
反射率
|
Min1.8％
|
Min20％
|
Min20％
|
|
応答速度
|
Min80ms
|
Min80ms
|
Min40ms
|
|
検出サイズ
|
>=70mm 4m
|
>=150mm 15m
|
|
|
距離分解能
|
|
|
5mm
|
|
角度分解能
|
0.36°
|
0.36°
|
0.36°
|
|
出力
|
2PNP 24VDC 250ｍA
|
PNPトランジスタ100ｍA
|
RS232/422
|
|
インターフェース |
RS232/RS422（オプション） |
||
|
保護
|
IP65、ショックClass2
|
||
|
動作温度範囲
|
0〜50℃
|
||
|
電源
|
24 V (DC) 300mA
|
||
|
寸法mm |
140 x 155 x 135 |
||
|
重量 |
約2kg |
||
オプション
コネクタ配線仕様
ｂ：X2（9ピン） ｃX1（15ピン）
X1配線仕様
|
ピン番号
|
信号
|
内容
|
|
1
|
GND | 供給電源グラウンド入力 |
|
2
|
再スタート | 入力でRS4 リセット、再スタート（リセットボタン）への接続 |
|
3
|
UB | 供給電源＋２４V 入力 |
|
4
|
FP1 | フィールドペア１への切り替え入力 |
|
5
|
アラーム | セミコンダクター出力。警告ゾーンに侵入された時だけではなく「少々汚いウィンドウ（汚れ検出）」等の警告メッセージ、および本体内部のエラーにてOFF します。（機能は、コンビネーション（組み合わせ）にて設定できる） |
|
6
|
FP2 | フィールドペア2への切り替え入力 |
|
7
|
FP3 | フィールドペア3への切り替え入力 |
|
8
|
FP4 | フィールドペア4への切り替え入力 |
|
9
|
NC | 接続しない |
|
10
|
NC | 接続しない |
|
11
|
OSSD1 | セミコンダクター出力。危険ゾーンへの侵入時OFF チャンネル１ |
|
12
|
OSSD2 | セミコンダクター出力。危険ゾーンへの侵入時OFF チャンネル２ |
|
13
|
NC | 接続しない |
|
14
|
NC | 接続しない |
|
15
|
リザーブ | テスト用に確保されたもの。配線無し。 |
X2:RS232C時の配線仕様
|
ピン番号
|
信号
|
内容
|
|
1
|
--- | 接続無し |
|
2
|
TXD | データ通信、送信 |
|
3
|
RXD | データ通信、受信 |
|
4
|
--- | 接続無し |
|
5
|
GND/シールド | グランド／シールド |
|
6
|
RS232 | 接続無し |
|
7
|
NC | 接続無し |
|
8
|
NC | 接続無し |
|
9
|
リザーブ | テスト用に確保されたもの。配線無し |
X2:RS422時の配線仕様
|
ピン番号
|
信号
|
内容
|
|
1
|
TXD- | データ通信、受信 |
|
2
|
TXD+ | データ通信、受信 |
|
3
|
RXD+ | データ通信、送信 |
|
4
|
RXD- | データ通信、送信 |
|
5
|
GND/シールド | グランド／シールド |
|
6
|
RS422 | ブリッジしてピン５と接続 |
|
7
|
NC | 接続無し |
|
8
|
NC | 接続無し |
|
9
|
リザーブ | テスト用に確保されたもの。配線無し |

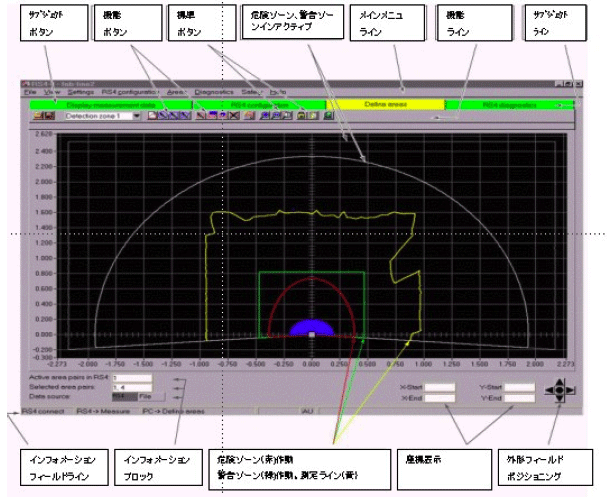

各種設定用付属ソフト
サイズ
 |
 |
 |
